سیمپیچ و استاتور جک پارکینگ چیست؟ بررسی کامل وظیفه، علائم خرابی و روش تعمیر
سیم پیچ و استاتور جک پارکینگ از مهمترین اجزای موتور جک هستند و خرابی آنها میتواند باعث کاهش قدرت، ایجاد صدا و از کار افتادن جک پارکینگ شود.
مقدمه
جک پارکینگ یکی از مهمترین اجزای سیستم درب اتوماتیک است که عملکرد صحیح آن به سلامت قطعات داخلی موتور بستگی دارد. در میان این قطعات، سیمپیچ و استاتور جک پارکینگ نقش بسیار مهمی در تولید نیروی لازم برای حرکت موتور دارند. اگر هر یک از این قطعات دچار آسیب یا فرسودگی شوند، عملکرد جک با مشکلاتی مانند کاهش قدرت، حرکت کند، داغ شدن موتور یا حتی از کار افتادن کامل سیستم مواجه خواهد شد.
بسیاری از کاربران زمانی که جک پارکینگ بهدرستی کار نمیکند، تصور میکنند مشکل از برد فرمان یا ریموت است؛ در حالی که در بسیاری از موارد، خرابی سیمپیچ یا استاتور عامل اصلی این اختلال است. شناخت عملکرد این قطعات و آشنایی با علائم خرابی آنها میتواند از هزینههای سنگین تعمیر جلوگیری کرده و عمر مفید جک پارکینگ را افزایش دهد.
در این مقاله بهصورت کامل با سیمپیچ و استاتور جک پارکینگ، وظیفه هر کدام، علائم خرابی، دلایل آسیب دیدن، روشهای تعمیر و نکات مهم نگهداری آشنا خواهید شد.

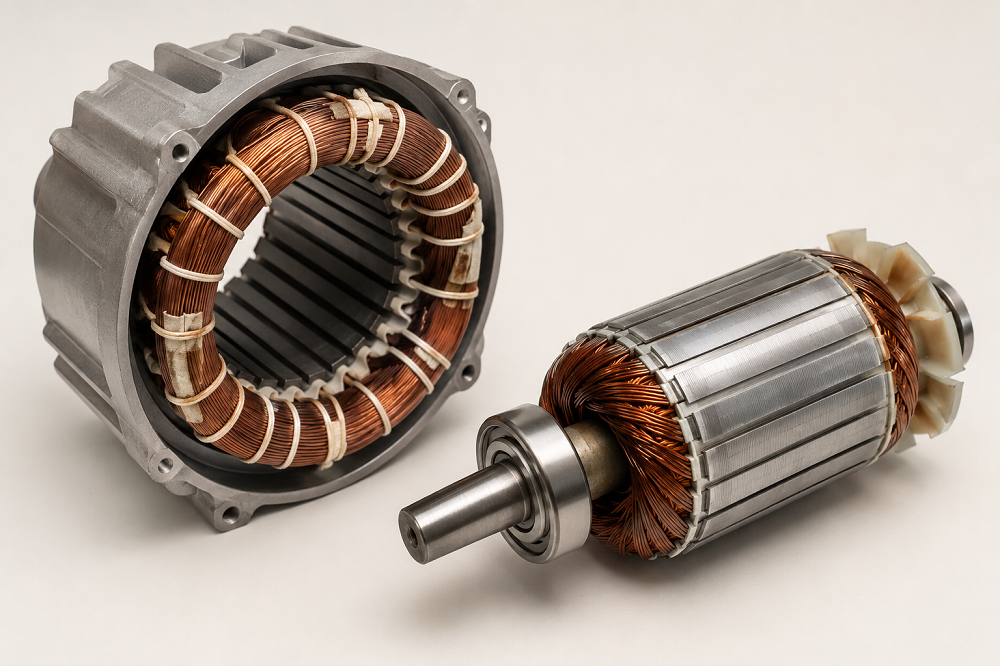

سیمپیچ جک پارکینگ چیست؟
سیمپیچ یکی از مهمترین اجزای موتور الکتریکی جک پارکینگ است. این قطعه از تعداد زیادی سیم مسی با روکش عایق تشکیل شده که بهصورت منظم دور هسته فلزی پیچیده میشوند. زمانی که جریان برق از سیمپیچ عبور میکند، میدان مغناطیسی ایجاد شده باعث به حرکت درآمدن موتور میشود.
در واقع، سیمپیچ انرژی الکتریکی را به میدان مغناطیسی تبدیل میکند و همین میدان، نیروی لازم برای چرخش موتور را فراهم میسازد. اگر سیمپیچ آسیب ببیند یا دچار اتصال کوتاه شود، موتور دیگر قادر به تولید نیروی کافی نخواهد بود و عملکرد جک مختل میشود.
به همین دلیل، سلامت سیمپیچ و استاتور جک پارکینگ تأثیر مستقیمی بر قدرت، سرعت و طول عمر موتور دارد.
استاتور جک پارکینگ چیست؟
استاتور بخش ثابت موتور الکتریکی است که سیمپیچها روی آن نصب میشوند. این قطعه معمولاً از ورقههای فولادی مخصوص ساخته میشود تا میدان مغناطیسی با کمترین اتلاف انرژی ایجاد گردد.
استاتور در کنار سیمپیچ وظیفه تولید میدان مغناطیسی را بر عهده دارد و روتور را به حرکت درمیآورد. به همین دلیل خرابی استاتور میتواند باعث کاهش توان موتور، افزایش مصرف برق یا حتی سوختن کامل موتور شود.
در بسیاری از جکهای پارکینگی، استاتور و سیمپیچ بهصورت یک مجموعه طراحی شدهاند و هنگام تعمیر باید هر دو قطعه توسط تعمیرکار متخصص بررسی شوند.
تفاوت سیمپیچ و استاتور در جک پارکینگ
بسیاری از کاربران تصور میکنند سیمپیچ و استاتور یک قطعه هستند، در حالی که این دو با وجود ارتباط نزدیک، وظایف متفاوتی دارند.
سیمپیچ:
- از سیمهای مسی تشکیل شده است.
- وظیفه ایجاد میدان مغناطیسی را بر عهده دارد.
- در صورت سوختگی یا اتصال کوتاه، موتور قدرت خود را از دست میدهد.
استاتور:
- بخش ثابت موتور است.
- محل قرارگیری سیمپیچ محسوب میشود.
- وظیفه هدایت میدان مغناطیسی و کمک به عملکرد صحیح موتور را بر عهده دارد.
بنابراین، هرگونه آسیب به این مجموعه میتواند عملکرد کلی جک پارکینگ را تحت تأثیر قرار دهد.
وظیفه سیمپیچ و استاتور در عملکرد جک پارکینگ
هنگامی که فرمان باز یا بسته شدن درب صادر میشود، برق وارد موتور جک پارکینگ میشود. در این لحظه سیمپیچ با ایجاد میدان مغناطیسی، روتور را به حرکت درمیآورد و این حرکت از طریق گیربکس به بازوهای جک منتقل میشود.
اگر این فرآیند بهدرستی انجام نشود، مشکلاتی مانند کاهش قدرت موتور، توقف ناگهانی یا حرکت نامنظم درب ایجاد خواهد شد.
به همین دلیل، سلامت سیمپیچ و استاتور جک پارکینگ برای عملکرد روان و بدون نقص سیستم اهمیت بسیار زیادی دارد.
علائم خرابی سیمپیچ و استاتور جک پارکینگ
خرابی این قطعات معمولاً با نشانههایی همراه است که نباید نادیده گرفته شوند.
مهمترین علائم عبارتاند از:
- کاهش قدرت موتور
- حرکت کند جک پارکینگ
- باز یا بسته نشدن کامل درب
- داغ شدن بیش از حد موتور
- شنیده شدن صدای غیرعادی هنگام کار
- قطع شدن ناگهانی عملکرد جک
- بالا رفتن مصرف برق
- بوی سوختگی از داخل موتور
- عمل نکردن موتور با وجود سالم بودن برد فرمان
- فعال شدن مکرر سیستم محافظ حرارتی موتور
در صورت مشاهده هر یک از این نشانهها، بهتر است پیش از آسیب دیدن سایر قطعات، موتور توسط تعمیرکار متخصص بررسی شود.
چرا سیمپیچ جک پارکینگ میسوزد؟
سوختن سیمپیچ یکی از رایجترین خرابیهای موتور جک پارکینگ است. این مشکل معمولاً بهصورت ناگهانی ایجاد نمیشود، بلکه نتیجه مجموعهای از عوامل مختلف است.
از مهمترین دلایل سوختن سیمپیچ میتوان به موارد زیر اشاره کرد:
- نوسانات شدید برق
- استفاده بیش از حد از جک در مدت زمان کوتاه
- گیر کردن مکانیکی درب
- خرابی بلبرینگها
- افزایش دمای موتور
- نفوذ آب و رطوبت
- کیفیت پایین سیمپیچ
- فرسودگی عایق سیمها
- نصب غیراصولی جک پارکینگ
- عدم انجام سرویس دورهای
در بسیاری از موارد، اگر این عوامل بهموقع برطرف شوند، میتوان از سوختن کامل موتور جلوگیری کرد.
آیا سیمپیچ سوخته قابل تعمیر است؟
یکی از سوالات رایج کاربران این است که آیا پس از سوختن سیمپیچ باید کل موتور تعویض شود؟
خوشبختانه در بسیاری از موارد پاسخ منفی است.
اگر آسیب محدود باشد، تعمیرکار میتواند با سیمپیچی مجدد موتور، عملکرد آن را بازیابی کند. البته کیفیت این تعمیر به تجربه تعمیرکار، کیفیت سیم مسی مورد استفاده و رعایت استانداردهای سیمپیچی بستگی دارد.
در صورتی که علاوه بر سیمپیچ، استاتور یا سایر اجزای موتور نیز آسیب دیده باشند، ممکن است تعویض کامل موتور از نظر اقتصادی مقرونبهصرفهتر باشد.
چگونه سلامت سیمپیچ و استاتور جک پارکینگ را بررسی کنیم؟
تشخیص خرابی سیمپیچ و استاتور جک پارکینگ همیشه با مشاهده ظاهری امکانپذیر نیست. در بسیاری از موارد، موتور از بیرون سالم به نظر میرسد اما در داخل آن اتصال کوتاه، قطعی سیمپیچ یا آسیب به هسته استاتور وجود دارد. به همین دلیل تعمیرکاران حرفهای از چند روش مختلف برای بررسی سلامت موتور استفاده میکنند.
اولین مرحله، بررسی علائم ظاهری مانند تغییر رنگ سیمپیچ، بوی سوختگی، آثار ذوب شدن عایق سیمها یا وجود رطوبت در داخل موتور است. سپس با استفاده از تجهیزات اندازهگیری، مقاومت سیمپیچ و وضعیت عایق بررسی میشود تا مشخص شود موتور نیاز به تعمیر دارد یا خیر.
ابزارهای مورد نیاز برای تست سیمپیچ و استاتور
برای عیبیابی دقیق موتور جک پارکینگ، معمولاً از ابزارهای زیر استفاده میشود:
- مولتیمتر دیجیتال
- اهممتر
- دستگاه تست عایق (Megger)
- آمپرمتر
- منبع تغذیه آزمایشی
- فازمتر
- ابزار باز کردن موتور و گیربکس
استفاده صحیح از این ابزارها باعث میشود خرابی سیمپیچ و استاتور جک پارکینگ بدون آسیب به سایر قطعات تشخیص داده شود.
روش تست سیمپیچ با مولتیمتر
یکی از سادهترین روشهای بررسی سلامت سیمپیچ، استفاده از مولتیمتر است.
در این روش ابتدا برق دستگاه کاملاً قطع میشود و موتور از مدار خارج میشود. سپس مقاومت سیمپیچ اندازهگیری میشود.
اگر مقدار مقاومت بسیار زیاد باشد، احتمال قطع شدن سیمپیچ وجود دارد. اگر مقاومت تقریباً صفر باشد، معمولاً اتصال کوتاه رخ داده است. هر دو حالت نشاندهنده وجود مشکل در موتور هستند و باید توسط تعمیرکار بررسی شوند.
البته باید توجه داشت که اندازهگیری مقاومت تنها بخشی از فرآیند عیبیابی است و همیشه نمیتواند تمام ایرادهای داخلی را مشخص کند.
چگونه خرابی استاتور تشخیص داده میشود؟
استاتور معمولاً کمتر از سیمپیچ آسیب میبیند، اما در صورت وارد شدن ضربه شدید، نفوذ آب یا داغ شدن بیش از حد موتور، ممکن است هسته فلزی آن نیز آسیب ببیند.
از نشانههای خرابی استاتور میتوان به موارد زیر اشاره کرد:
- ایجاد صدای غیرطبیعی هنگام کار موتور
- کاهش محسوس قدرت جک
- افزایش مصرف برق
- داغ شدن سریع موتور
- لرزش غیرعادی هنگام باز و بسته شدن درب
- ایجاد بوی سوختگی
در چنین شرایطی لازم است مجموعه سیمپیچ و استاتور جک پارکینگ بهصورت کامل باز شده و توسط متخصص بررسی شود.
تعمیر سیمپیچ بهتر است یا تعویض موتور؟
این سؤال یکی از رایجترین پرسشهای کاربران است.
پاسخ به میزان خرابی بستگی دارد.
اگر فقط سیمپیچ آسیب دیده باشد و هسته استاتور، روتور، گیربکس و سایر قطعات سالم باشند، معمولاً سیمپیچی مجدد بهترین گزینه است. این روش هزینه کمتری نسبت به تعویض موتور دارد و در صورت انجام صحیح، عملکرد موتور تقریباً مانند روز اول خواهد بود.
اما اگر علاوه بر سیمپیچ، استاتور یا روتور نیز آسیب دیده باشند، معمولاً تعویض موتور از نظر اقتصادی منطقیتر است؛ زیرا تعمیر چند قطعه بهصورت همزمان ممکن است هزینهای نزدیک به خرید موتور جدید داشته باشد.
هزینه تعمیر سیمپیچ و استاتور جک پارکینگ
هزینه تعمیر به عوامل مختلفی بستگی دارد و نمیتوان مبلغ ثابتی برای آن اعلام کرد.
مهمترین عوامل مؤثر عبارتاند از:
- برند جک پارکینگ
- نوع موتور (AC یا DC)
- شدت خرابی سیمپیچ
- آسیب دیدن استاتور
- قیمت سیم مسی
- نیاز به تعویض بلبرینگ یا روتور
- دستمزد تعمیرکار
- هزینه سرویس و نصب مجدد
به همین دلیل توصیه میشود پیش از تصمیمگیری، موتور توسط تعمیرکار متخصص بررسی شود تا از پرداخت هزینههای غیرضروری جلوگیری شود.
آیا سوختن سیمپیچ به سایر قطعات آسیب میزند؟
بله. بسیاری از کاربران تصور میکنند خرابی سیمپیچ فقط به موتور مربوط میشود، اما در عمل این مشکل میتواند روی بخشهای دیگر نیز تأثیر بگذارد.
برای مثال، زمانی که موتور بهسختی کار میکند، فشار بیشتری به گیربکس، دنده برنجی، شفت، یاتاقانها و حتی برد کنترل وارد میشود. ادامه استفاده از جک در این شرایط ممکن است باعث خرابی چند قطعه بهطور همزمان شود.
به همین دلیل توصیه میشود در صورت مشاهده علائم خرابی سیمپیچ و استاتور جک پارکینگ، از استفاده مداوم از جک خودداری کرده و در اولین فرصت آن را بررسی کنید.
اشتباهات رایج هنگام تعمیر سیمپیچ جک پارکینگ
متأسفانه برخی تعمیرات غیراصولی باعث میشوند موتور پس از مدت کوتاهی دوباره دچار مشکل شود.
رایجترین اشتباهات عبارتاند از:
- استفاده از سیم مسی بیکیفیت
- رعایت نکردن تعداد دور سیمپیچ
- استفاده از عایق نامناسب
- مونتاژ نادرست موتور
- تعویض نکردن بلبرینگهای فرسوده
- تست نکردن موتور پس از تعمیر
- بیتوجهی به وضعیت استاتور
- استفاده از قطعات غیراستاندارد
انجام این موارد میتواند عمر موتور را بهشدت کاهش دهد و هزینههای تعمیر را افزایش دهد.
سرویس دورهای سیمپیچ و استاتور جک پارکینگ میتواند از بسیاری از خرابیهای پرهزینه جلوگیری کند.
چگونه از خرابی سیمپیچ و استاتور جلوگیری کنیم؟
اگرچه استهلاک قطعات در طول زمان طبیعی است، اما با رعایت چند نکته ساده میتوان احتمال خرابی را تا حد زیادی کاهش داد.
مهمترین توصیهها عبارتاند از:
- سرویس دورهای جک پارکینگ
- تنظیم صحیح لنگههای درب
- جلوگیری از وارد شدن فشار اضافی به موتور
- استفاده از محافظ برق
- جلوگیری از نفوذ آب به موتور
- روغنکاری قطعات متحرک
- بررسی دورهای سیمکشی برق
- رفع سریع صداهای غیرعادی موتور
- استفاده از قطعات اصلی هنگام تعمیر
رعایت این نکات نهتنها از خرابی سیمپیچ و استاتور جک پارکینگ جلوگیری میکند، بلکه باعث افزایش عمر سایر قطعات نیز خواهد شد.
چه زمانی باید سیمپیچ و استاتور جک پارکینگ تعویض شوند؟
زمانی که سیمپیچ و استاتور جک پارکینگ دچار سوختگی شدید، اتصال کوتاه یا آسیب ساختاری شوند و هزینه تعمیر به موتور جدید نزدیک باشد، تعویض کامل موتور گزینه مناسبتری خواهد بود. بررسی این موضوع باید توسط تعمیرکار متخصص انجام شود تا از پرداخت هزینههای غیرضروری جلوگیری شود.
تفاوت سیمپیچ و استاتور در موتورهای AC و DC جک پارکینگ
امروزه جکهای پارکینگی در دو نوع AC و DC تولید میشوند و هر کدام ساختار موتور متفاوتی دارند. به همین دلیل، نحوه عملکرد سیمپیچ و استاتور جک پارکینگ نیز در این دو نوع موتور تفاوتهایی دارد.
در موتورهای AC، سیمپیچ و استاتور با برق متناوب کار میکنند و به دلیل ساختار سادهتر، تعمیر آنها معمولاً آسانتر است. این موتورها بیشتر در جکهای قدیمی یا مدلهای پرقدرت استفاده میشوند و دوام بالایی دارند.
در مقابل، موتورهای DC با برق مستقیم کار میکنند و معمولاً به برد الکترونیکی، مدار کنترل سرعت و سیستمهای هوشمند مجهز هستند. در این مدلها، خرابی سیمپیچ یا استاتور میتواند علاوه بر موتور، روی عملکرد برد کنترل نیز تأثیر بگذارد.
به همین دلیل، هنگام عیبیابی باید نوع موتور جک پارکینگ نیز در نظر گرفته شود تا از تعویض بیدلیل قطعات جلوگیری شود.
چه زمانی باید موتور جک پارکینگ تعویض شود؟
همیشه تعمیر بهترین گزینه نیست. در برخی شرایط، تعویض موتور تصمیم منطقیتر و مقرونبهصرفهتری خواهد بود.
مواردی که معمولاً نیاز به تعویض موتور دارند عبارتاند از:
- سوختگی شدید سیمپیچ همراه با آسیب دیدن استاتور
- شکستن یا ترک خوردن هسته استاتور
- آسیب همزمان روتور، گیربکس و سیمپیچ
- سوختن مکرر موتور پس از تعمیر
- فرسودگی شدید موتور در اثر عمر بالا
- نبود قطعات یدکی اصلی برای مدل موردنظر
در چنین شرایطی، صرف هزینه برای تعمیر ممکن است نتیجه مطلوبی نداشته باشد و تعویض موتور انتخاب بهتری باشد.
آیا تعمیر سیمپیچ باعث کاهش عمر موتور میشود؟
اگر تعمیر توسط فرد متخصص و با استفاده از سیم مسی استاندارد انجام شود، معمولاً خیر.
یک سیمپیچی اصولی میتواند عملکرد موتور را تا حد زیادی به حالت اولیه بازگرداند. اما استفاده از سیمهای نامرغوب، رعایت نکردن تعداد دور سیمپیچ یا مونتاژ نادرست، باعث میشود موتور پس از مدت کوتاهی دوباره دچار مشکل شود.
به همین دلیل، انتخاب تعمیرکار باتجربه نقش مهمی در افزایش عمر سیمپیچ و استاتور جک پارکینگ دارد.
سلامت سیمپیچ و استاتور جک پارکینگ نقش مهمی در عملکرد صحیح موتور و افزایش عمر جک دارد.
اهمیت سرویس دورهای در افزایش عمر سیمپیچ و استاتور
بسیاری از خرابیهای موتور به دلیل عدم انجام سرویسهای دورهای رخ میدهد. گردوغبار، رطوبت، فشار بیش از حد به موتور و تنظیم نبودن درب، همگی عواملی هستند که به مرور زمان باعث آسیب به سیمپیچ و استاتور میشوند.
توصیه میشود حداقل سالی یک یا دو بار جک پارکینگ توسط سرویسکار متخصص بررسی شود. در این بازدیدها معمولاً موارد زیر کنترل میشوند:
- سلامت موتور و سیمپیچ
- عملکرد استاتور و روتور
- میزان روان بودن حرکت درب
- وضعیت گیربکس و دنده برنجی
- سلامت خازن (در موتورهای AC)
- سلامت اتصالات برقی
- میزان جریان مصرفی موتور
- عملکرد برد فرمان
انجام این سرویسها علاوه بر افزایش عمر موتور، احتمال خرابی ناگهانی جک پارکینگ را نیز به میزان قابل توجهی کاهش میدهد.
اشتباهات رایج کاربران که باعث خرابی موتور میشود
برخی از عادتهای نادرست کاربران، عمر موتور را کاهش میدهد. از جمله:
- باز و بسته کردن مداوم درب بدون فاصله زمانی
- بیتوجهی به صداهای غیرعادی موتور
- شستن مستقیم موتور با آب
- استفاده از محافظ برق نامناسب یا نداشتن محافظ
- ادامه استفاده از جک پس از مشاهده کاهش قدرت
- سپردن تعمیر به افراد غیرمتخصص
- استفاده از قطعات غیراصل هنگام تعمیر
پرهیز از این اشتباهات میتواند هزینههای تعمیر را تا حد زیادی کاهش دهد.
چه زمانی باید با تعمیرکار تماس بگیریم؟
در صورت مشاهده هر یک از علائم زیر، بهتر است از ادامه استفاده از جک خودداری کرده و با تعمیرکار تماس بگیرید:
- موتور بیش از حد داغ میشود.
- بوی سوختگی از داخل موتور احساس میشود.
- جک قدرت کافی برای باز کردن درب ندارد.
- فیوز یا محافظ برق مرتب قطع میشود.
- صدای غیرعادی از موتور شنیده میشود.
- موتور روشن میشود اما درب حرکت نمیکند.
- عملکرد جک بهصورت مقطعی قطع و وصل میشود.
رسیدگی سریع به این مشکلات، از آسیب دیدن سایر قطعات مانند برد فرمان، گیربکس و روتور جلوگیری میکند.
پرسشهای متداول
آیا سوختن سیمپیچ همیشه به معنای تعویض موتور است؟
خیر. در بسیاری از موارد، اگر استاتور و سایر قطعات سالم باشند، میتوان سیمپیچ را مجدداً تعمیر یا سیمپیچی کرد.
مهمترین علت خرابی سیمپیچ چیست؟
نوسانات برق، استفاده بیش از ظرفیت موتور، گیر کردن درب، نفوذ رطوبت و سرویس نکردن جک از مهمترین دلایل خرابی هستند.
آیا استاتور نیز قابل تعمیر است؟
در برخی موارد بله، اما اگر هسته استاتور آسیب جدی دیده باشد، معمولاً تعویض آن یا تعویض کامل موتور گزینه مناسبتری خواهد بود.
آیا استفاده از محافظ برق ضروری است؟
بله. محافظ برق یکی از سادهترین و مؤثرترین راهها برای جلوگیری از آسیب دیدن سیمپیچ، استاتور و برد الکترونیکی جک پارکینگ است.
هر چند وقت یکبار باید موتور جک سرویس شود؟
در ساختمانهای مسکونی، سرویس سالی یک یا دو بار توصیه میشود. در ساختمانهای پرتردد، بازدیدهای دورهای باید در فواصل کوتاهتری انجام شوند.
جمعبندی
سیمپیچ و استاتور جک پارکینگ از مهمترین اجزای موتور هستند و سلامت آنها تأثیر مستقیمی بر عملکرد صحیح جک دارد. خرابی این قطعات میتواند باعث کاهش قدرت موتور، افزایش مصرف برق، ایجاد صداهای غیرعادی و حتی از کار افتادن کامل جک پارکینگ شود.
با انجام سرویسهای دورهای، استفاده از محافظ برق، جلوگیری از وارد شدن فشار بیش از حد به موتور و تعمیر بهموقع، میتوان از بسیاری از این خرابیها پیشگیری کرد. همچنین در صورت مشاهده علائم غیرعادی، مراجعه سریع به تعمیرکار متخصص از آسیب دیدن سایر قطعات جلوگیری کرده و هزینههای تعمیر را کاهش میدهد.
در نهایت، اگر تعمیر سیمپیچ و استاتور جک پارکینگ بهصورت اصولی و با استفاده از قطعات استاندارد انجام شود، موتور میتواند سالها بدون مشکل به کار خود ادامه دهد.
