برد جک پارکینگ چیست؟ آشنایی کامل با رله، آیسی، رگولاتور، ترایاک و قطعات اصلی برد فرمان
مقدمه
برد جک پارکینگ را میتوان مغز متفکر سیستم درب اتوماتیک دانست. تمام فرمانهایی که از طریق ریموت، چشمی، فلاشر یا سنسورها ارسال میشوند، ابتدا توسط برد فرمان پردازش شده و سپس به موتور و سایر قطعات منتقل میشوند. اگر برد بهدرستی عمل نکند، حتی سالم بودن موتور، گیربکس و بازوهای جک نیز نمیتواند باعث عملکرد صحیح درب شود.
درون برد جک پارکینگ قطعات الکترونیکی متعددی مانند رله، آیسی (IC)، رگولاتور، ترایاک (Triac)، خازن، دیود، مقاومت و ترانس تغذیه قرار گرفتهاند که هر کدام وظیفه مشخصی دارند. خرابی هر یک از این قطعات میتواند باعث ایجاد مشکلاتی مانند باز نشدن درب، بسته نشدن کامل، حرکت نامنظم، عمل نکردن ریموت یا حتی سوختن کامل برد شود.
شناخت اجزای برد و نحوه عملکرد آنها به کاربران و تعمیرکاران کمک میکند تا در زمان بروز خرابی، سریعتر علت مشکل را تشخیص داده و از تعویض غیرضروری قطعات جلوگیری کنند. در این مقاله با برد جک پارکینگ، قطعات اصلی آن، وظیفه هر قطعه، علائم خرابی و نکات مهم تعمیر و نگهداری آشنا خواهید شد.

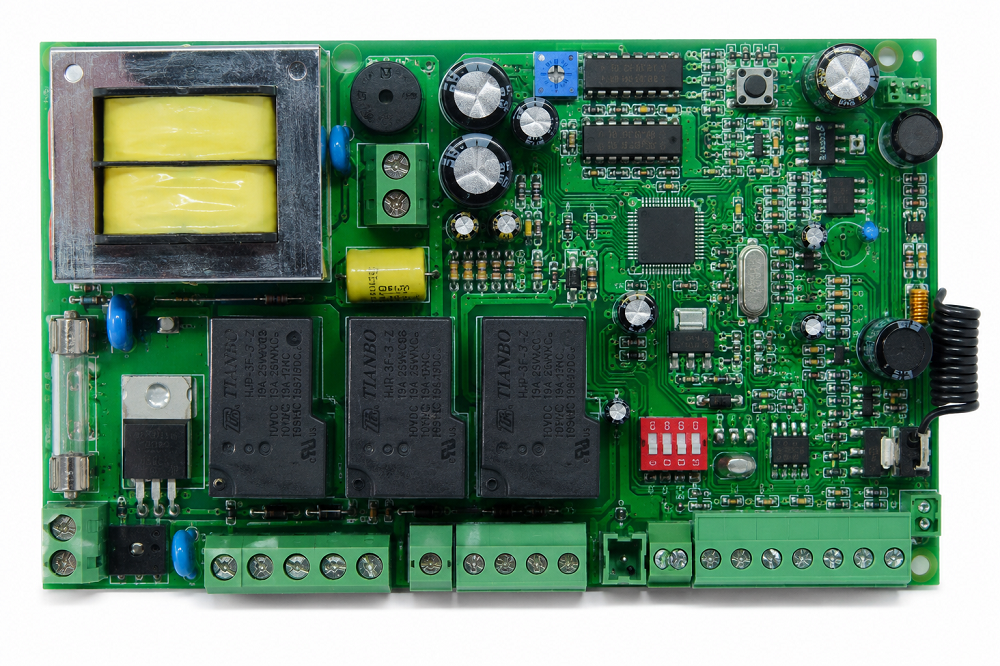

برد جک پارکینگ چیست؟
برد جک پارکینگ یک مدار الکترونیکی است که وظیفه کنترل و مدیریت تمام عملکردهای جک را بر عهده دارد. این برد اطلاعات دریافتی از ریموت کنترل، فتوسل، فلاشر، میکروسوئیچها و سایر تجهیزات را پردازش کرده و فرمان مناسب را به موتور ارسال میکند.
به بیان ساده، برد فرمان همان بخشی است که تصمیم میگیرد درب چه زمانی باز یا بسته شود، موتور با چه سرعتی حرکت کند و در صورت برخورد با مانع چه واکنشی نشان دهد.
به همین دلیل، سلامت برد جک پارکینگ نقش بسیار مهمی در عملکرد صحیح کل سیستم دارد.
برد جک پارکینگ چگونه کار میکند؟
زمانی که کاربر دکمه ریموت را فشار میدهد، سیگنال به گیرنده روی برد ارسال میشود. برد پس از بررسی صحت فرمان، قطعات مختلف مانند رله یا ترایاک را فعال میکند تا برق به موتور منتقل شود.
همزمان، برد وضعیت سنسورها، چشمیها، فلاشر و میکروسوئیچها را نیز کنترل میکند. اگر مانعی در مسیر وجود داشته باشد یا یکی از تجهیزات دچار اختلال شده باشد، برد از حرکت موتور جلوگیری میکند تا از آسیب دیدن درب یا خودرو جلوگیری شود.
این فرآیند در مدت زمانی بسیار کوتاه انجام میشود و کاربر تنها باز یا بسته شدن روان درب را مشاهده میکند.
اجزای اصلی برد جک پارکینگ
برد فرمان از قطعات مختلفی تشکیل شده است که هر کدام وظیفه خاصی دارند. مهمترین اجزای برد جک پارکینگ عبارتاند از:
- رله (Relay)
- آیسی یا IC
- رگولاتور ولتاژ
- ترایاک (Triac)
- خازن
- دیود
- مقاومت
- کریستال
- ترانس تغذیه
- فیوز محافظ
- گیرنده ریموت
- کانکتورهای ورودی و خروجی
هماهنگی صحیح این قطعات باعث عملکرد دقیق و ایمن جک پارکینگ میشود.

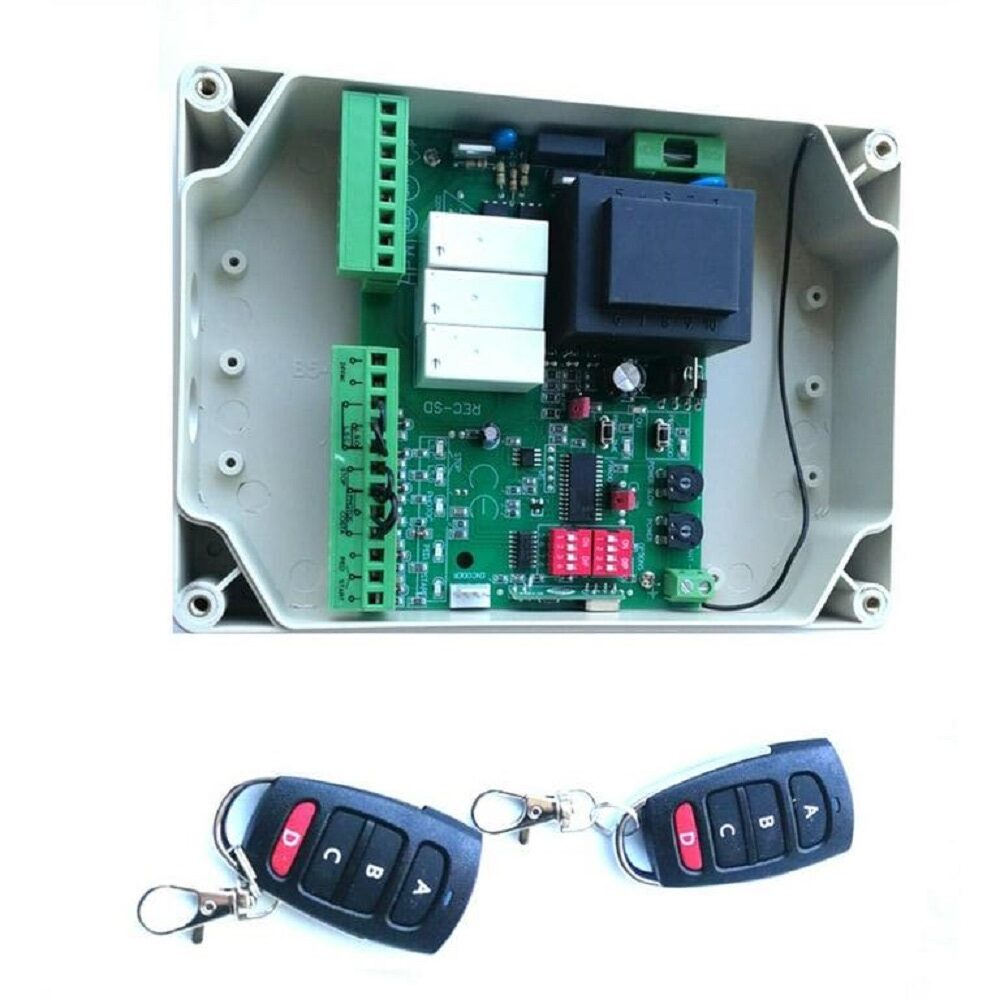

رله در برد جک پارکینگ چه وظیفهای دارد؟
رله یکی از مهمترین قطعات برد جک پارکینگ است و وظیفه قطع و وصل جریان برق موتور را بر عهده دارد.
زمانی که برد فرمان دستور باز یا بسته شدن درب را صادر میکند، ابتدا رله فعال میشود و برق را به موتور منتقل میکند. پس از پایان حرکت نیز مجدداً جریان برق قطع میشود.
در صورت خرابی رله ممکن است مشکلات زیر ایجاد شود:
- موتور روشن نشود.
- درب فقط در یک جهت حرکت کند.
- موتور دائماً روشن بماند.
- صدای تقتق از داخل برد شنیده شود.
- درب به فرمان ریموت پاسخ ندهد.
از آنجا که رله در هر بار باز و بسته شدن درب فعال میشود، یکی از قطعاتی است که در اثر کارکرد طولانیمدت بیشتر در معرض استهلاک قرار دارد.
آیسی (IC) در برد جک پارکینگ چیست؟
آیسی یا مدار مجتمع، مرکز پردازش اطلاعات در برد فرمان محسوب میشود. این قطعه تمامی فرمانهای ورودی را دریافت کرده و بر اساس برنامهریزی انجامشده، دستور مناسب را برای کنترل موتور صادر میکند.
در واقع، آیسی همان بخشی است که تصمیم میگیرد:
- موتور چه زمانی روشن شود.
- چه زمانی متوقف شود.
- سرعت حرکت چگونه باشد.
- فرمان ریموت معتبر است یا خیر.
- در صورت تشخیص مانع چه واکنشی انجام شود.
خرابی آیسی معمولاً باعث بروز مشکلاتی مانند از کار افتادن کامل برد، اختلال در عملکرد ریموت یا اجرای نادرست فرمانها میشود.
رگولاتور برد جک پارکینگ چه وظیفهای دارد؟
یکی دیگر از قطعات مهم برد جک پارکینگ، رگولاتور ولتاژ است.
رگولاتور وظیفه دارد ولتاژ مناسب و پایدار را برای قطعات حساس برد تأمین کند. بسیاری از قطعات الکترونیکی مانند آیسیها با ولتاژهای پایین کار میکنند و در صورت افزایش یا کاهش شدید ولتاژ ممکن است آسیب ببینند.
رگولاتور از این قطعات محافظت کرده و باعث عملکرد پایدار برد میشود.
در صورت خرابی رگولاتور ممکن است علائم زیر مشاهده شود:
- روشن نشدن برد
- ریست شدن مداوم سیستم
- اختلال در عملکرد ریموت
- روشن و خاموش شدن ناگهانی برد
- سوختن برخی قطعات الکترونیکی
ترایاک (Triac) در برد جک پارکینگ چه نقشی دارد؟
ترایاک یکی از قطعات الکترونیکی مهم در برد جک پارکینگ است که برای کنترل جریان برق متناوب (AC) استفاده میشود.
در بسیاری از جکهای پارکینگی که از موتور AC استفاده میکنند، ترایاک وظیفه کنترل توان موتور را بر عهده دارد. این قطعه میتواند جریان برق را با سرعت بسیار بالا قطع و وصل کرده و عملکرد نرمتر و دقیقتری برای موتور ایجاد کند.
خرابی ترایاک معمولاً با علائم زیر همراه است:
- موتور روشن نمیشود.
- موتور بدون فرمان شروع به کار میکند.
- حرکت درب ناقص است.
- موتور فقط در یک جهت حرکت میکند.
- فیوز مرتب قطع میشود.
به همین دلیل، هنگام تعمیر برد جک پارکینگ بررسی سلامت ترایاک اهمیت زیادی دارد.
خازن، دیود و مقاومت چه نقشی در برد دارند؟
اگرچه این قطعات نسبت به آیسی یا رله کوچکتر هستند، اما نقش بسیار مهمی در عملکرد صحیح برد ایفا میکنند.
خازنها وظیفه ذخیره و تثبیت انرژی الکتریکی را بر عهده دارند.
دیودها از عبور جریان در جهت نامناسب جلوگیری کرده و از قطعات حساس برد محافظت میکنند.
مقاومتها نیز جریان و ولتاژ مدار را کنترل میکنند تا سایر قطعات در شرایط استاندارد فعالیت کنند.
خرابی هر یک از این قطعات میتواند باعث اختلال در عملکرد کلی برد شود و در برخی موارد حتی باعث سوختن قطعات گرانقیمتتر گردد.
علائم خرابی برد جک پارکینگ
خرابی برد معمولاً با نشانههایی همراه است که نباید نادیده گرفته شوند.
رایجترین علائم عبارتاند از:
- جک پارکینگ هیچ واکنشی به ریموت نشان نمیدهد.
- موتور روشن نمیشود.
- درب فقط در یک جهت حرکت میکند.
- فلاشر عمل نمیکند.
- چشمیها به درستی کار نمیکنند.
- فیوز برد مرتب میسوزد.
- برد بهصورت ناگهانی ریست میشود.
- درب در میانه مسیر متوقف میشود.
- بوی سوختگی از برد احساس میشود.
- آثار سوختگی روی قطعات برد مشاهده میشود.
در صورت مشاهده این علائم، بهتر است برد توسط تعمیرکار متخصص بررسی شود تا از آسیب دیدن سایر قطعات جلوگیری گردد.
چرا برد جک پارکینگ خراب میشود؟
خرابی برد جک پارکینگ معمولاً بهصورت ناگهانی اتفاق نمیافتد، بلکه نتیجه عوامل مختلفی مانند نوسانات برق، استهلاک قطعات یا نفوذ رطوبت است. اگر علت خرابی بهموقع شناسایی شود، در بسیاری از موارد میتوان از سوختن کامل برد و پرداخت هزینههای سنگین جلوگیری کرد.
رایجترین دلایل خرابی برد عبارتاند از:
- نوسانات شدید برق شهری
- نفوذ آب و رطوبت به داخل باکس کنترل
- اتصال کوتاه در سیمکشی
- خرابی موتور و وارد شدن فشار به برد
- استفاده از قطعات غیراستاندارد
- نصب نادرست تجهیزات جانبی
- فرسودگی قطعات الکترونیکی
- گرم شدن بیش از حد برد
- استفاده طولانیمدت بدون سرویس دورهای
به همین دلیل استفاده از محافظ برق و سرویس منظم سیستم، تأثیر زیادی در افزایش عمر برد جک پارکینگ دارد.
سرویس دورهای برد جک پارکینگ و بررسی سلامت رله، آیسی، رگولاتور و ترایاک میتواند از بسیاری از خرابیهای پرهزینه جلوگیری کند.
چگونه خرابی رله را تشخیص دهیم؟
رله یکی از قطعاتی است که بیشترین تعداد قطع و وصل را در طول روز انجام میدهد؛ بنابراین طبیعی است که پس از چند سال استفاده دچار استهلاک شود.
نشانههای خرابی رله عبارتاند از:
- شنیده شدن صدای تقتق بدون حرکت موتور
- حرکت نکردن جک با وجود روشن بودن برد
- باز شدن درب اما بسته نشدن آن
- عملکرد نامنظم موتور
- قطع و وصل شدن ناگهانی جریان برق موتور
در بسیاری از موارد، تعویض یک رله معیوب میتواند عملکرد برد جک پارکینگ را کاملاً به حالت عادی بازگرداند.
علائم خرابی آیسی (IC)
آیسی مهمترین بخش پردازش اطلاعات روی برد است و خرابی آن معمولاً باعث اختلال در عملکرد کلی سیستم میشود.
از مهمترین علائم خرابی آیسی میتوان به موارد زیر اشاره کرد:
- روشن نشدن کامل برد
- عدم شناسایی ریموت
- اجرای اشتباه فرمانها
- باز و بسته شدن خودکار درب
- توقف ناگهانی موتور
- ریست شدن مداوم برد
از آنجا که آیسی قطعهای حساس است، تعویض یا تعمیر آن باید توسط فرد متخصص انجام شود.
برد جک پارکینگ قلب سیستم کنترل درب اتوماتیک است و عملکرد صحیح آن تأثیر مستقیمی بر باز و بسته شدن روان درب دارد.
رگولاتور چگونه از برد محافظت میکند؟
رگولاتور یکی از قطعاتی است که معمولاً کمتر مورد توجه قرار میگیرد، اما نقش بسیار مهمی در سلامت برد جک پارکینگ دارد.
وظیفه اصلی رگولاتور، تثبیت ولتاژ خروجی برای قطعات حساس برد است. اگر ولتاژ ورودی دچار نوسان شود، رگولاتور تلاش میکند ولتاژ مناسب را برای آیسیها، گیرنده ریموت و سایر قطعات فراهم کند.
در صورت خرابی رگولاتور، ممکن است مشکلات زیر ایجاد شود:
- خاموش شدن ناگهانی برد
- عملکرد نامنظم ریموت
- سوختن آیسی
- ریست شدن برد
- کاهش عمر قطعات الکترونیکی
خرابی ترایاک چه مشکلاتی ایجاد میکند؟
ترایاک یکی از مهمترین قطعات کنترلکننده جریان در موتورهای AC است. اگر این قطعه آسیب ببیند، برد دیگر قادر به کنترل صحیح موتور نخواهد بود.
نشانههای خرابی ترایاک عبارتاند از:
- روشن نشدن موتور
- حرکت نکردن درب
- روشن ماندن دائمی موتور
- قطع شدن فیوز
- عملکرد ناقص موتور
- حرکت تنها در یک جهت
از آنجا که ترایاک مستقیماً با موتور در ارتباط است، خرابی آن باید در اسرع وقت برطرف شود تا از آسیب دیدن سایر قطعات جلوگیری گردد.
ابزارهای مورد نیاز برای عیبیابی برد جک پارکینگ
برای بررسی دقیق برد جک پارکینگ معمولاً از تجهیزات زیر استفاده میشود:
- مولتیمتر دیجیتال
- منبع تغذیه آزمایشگاهی
- هویه و هیتر هوای گرم
- دستگاه تست قطعات الکترونیکی
- لوپ یا ذرهبین تعمیرات
- اسپری خشککن برد
- دستگاه تست رله
- اسیلوسکوپ (در تعمیرات تخصصی)
استفاده از این تجهیزات باعث میشود تعمیرکار بتواند قطعه معیوب را با دقت بیشتری شناسایی کند.
چگونه برد جک پارکینگ عیبیابی میشود؟
عیبیابی برد معمولاً بهصورت مرحلهای انجام میشود تا علت اصلی خرابی مشخص شود.
مراحل بررسی عبارتاند از:
- بررسی ظاهری برد
- کنترل فیوزها
- تست ولتاژ ورودی
- بررسی رگولاتور
- تست رلهها
- بررسی ترایاک
- کنترل آیسی اصلی
- تست خروجی موتور
- بررسی گیرنده ریموت
- آزمایش عملکرد برد پس از تعمیر
این روند باعث میشود از تعویض بیدلیل قطعات جلوگیری شود.
تعمیر برد بهتر است یا تعویض آن؟
یکی از پرسشهای رایج کاربران این است که آیا باید برد تعمیر شود یا تعویض گردد؟
پاسخ به میزان آسیب بستگی دارد.
اگر تنها یک یا چند قطعه مانند رله، ترایاک، رگولاتور یا خازن آسیب دیده باشند، معمولاً تعمیر برد گزینه اقتصادیتری است.
اما اگر قسمت زیادی از مدار آسیب دیده باشد، مسیرهای چاپی سوخته باشند یا آیسی اصلی قابل تهیه نباشد، تعویض کامل برد جک پارکینگ انتخاب مناسبتری خواهد بود.
اشتباهات رایج هنگام تعمیر برد جک پارکینگ
برخی اشتباهات باعث میشوند برد پس از مدت کوتاهی دوباره دچار مشکل شود.
از مهمترین این اشتباهات میتوان به موارد زیر اشاره کرد:
- استفاده از قطعات غیراصل
- لحیمکاری غیراستاندارد
- تعویض نکردن قطعات آسیبدیده مجاور
- بیتوجهی به علت اصلی خرابی
- استفاده از هویه با دمای نامناسب
- نصب اشتباه قطعات
- تست نکردن برد پس از تعمیر
به همین دلیل، توصیه میشود تعمیر برد جک پارکینگ تنها توسط افراد متخصص انجام شود.
چگونه عمر برد جک پارکینگ را افزایش دهیم؟
با رعایت چند نکته ساده میتوان احتمال خرابی برد را تا حد زیادی کاهش داد.
مهمترین توصیهها عبارتاند از:
- استفاده از محافظ برق استاندارد
- جلوگیری از نفوذ آب به باکس کنترل
- سرویس دورهای جک پارکینگ
- تمیز نگه داشتن برد از گردوغبار
- بررسی منظم سیمکشی
- جلوگیری از فشار بیش از حد به موتور
- استفاده از قطعات اصلی هنگام تعمیر
- رفع سریع ایرادهای جزئی قبل از تبدیل شدن به خرابیهای بزرگ
رعایت این نکات باعث افزایش عمر برد جک پارکینگ و کاهش هزینههای تعمیر خواهد شد.
تفاوت برد جک پارکینگ AC و DC
یکی از نکات مهمی که هنگام تعمیر یا تعویض برد جک پارکینگ باید به آن توجه کرد، نوع موتور جک است. به طور کلی، جکهای پارکینگی از موتورهای AC یا DC استفاده میکنند و برد فرمان هر کدام با توجه به ساختار موتور طراحی شده است.
در بردهای مخصوص موتور AC، قطعاتی مانند ترایاک نقش پررنگتری در کنترل جریان برق دارند و معمولاً این بردها برای جکهای با تردد بالا و توان بیشتر استفاده میشوند.
در مقابل، بردهای DC علاوه بر کنترل موتور، امکاناتی مانند حرکت نرم (Soft Start و Soft Stop)، تنظیم سرعت، تشخیص مانع با دقت بیشتر و مدیریت مصرف انرژی را نیز ارائه میدهند.
به همین دلیل، هنگام خرید یا تعمیر برد جک پارکینگ باید حتماً نوع موتور و مدل دستگاه در نظر گرفته شود تا از بروز مشکلات احتمالی جلوگیری شود.
آیا همه بردهای جک پارکینگ قابل تعمیر هستند؟
پاسخ این سؤال به میزان آسیب وارد شده به برد بستگی دارد.
اگر خرابی مربوط به قطعاتی مانند رله، خازن، دیود، مقاومت، رگولاتور یا ترایاک باشد، در بیشتر موارد امکان تعمیر وجود دارد و هزینه آن نسبت به تعویض کامل برد کمتر خواهد بود.
اما اگر آیسی اصلی آسیب دیده باشد، مسیرهای چاپی برد سوخته باشند یا چندین بخش مختلف برد همزمان دچار خرابی شده باشند، ممکن است تعویض کامل برد جک پارکینگ انتخاب منطقیتری باشد.
تصمیم نهایی باید پس از بررسی دقیق توسط تعمیرکار متخصص گرفته شود.
مهمترین نکات هنگام خرید برد جک پارکینگ
در صورتی که برد نیاز به تعویض داشته باشد، بهتر است به نکات زیر توجه شود:
- برد با برند جک پارکینگ سازگار باشد.
- از قطعات الکترونیکی باکیفیت ساخته شده باشد.
- دارای گارانتی معتبر باشد.
- قابلیت برنامهریزی و تنظیمات کامل داشته باشد.
- امکان اتصال تجهیزات جانبی مانند چشمی، فلاشر و قفل برقی را داشته باشد.
- خدمات پس از فروش و قطعات یدکی آن در بازار موجود باشد.
استفاده از بردهای متفرقه یا بیکیفیت ممکن است باعث خرابی مجدد سیستم و افزایش هزینههای تعمیر شود.
چگونه از برد جک پارکینگ محافظت کنیم؟
پیشگیری همیشه کمهزینهتر از تعمیر است. با رعایت چند نکته ساده میتوان عمر برد جک پارکینگ را به میزان قابل توجهی افزایش داد.
مهمترین توصیهها عبارتاند از:
- استفاده از محافظ ولتاژ استاندارد برای جلوگیری از نوسانات برق
- جلوگیری از نفوذ آب و رطوبت به جعبه کنترل
- بازدید دورهای سیمکشی و اتصالات
- تمیز کردن گردوغبار داخل تابلو کنترل
- بررسی سلامت رلهها و اتصالات در سرویسهای دورهای
- استفاده از قطعات اصلی هنگام تعمیر
- جلوگیری از وارد شدن فشار بیش از حد به موتور جک
رعایت این نکات علاوه بر افزایش عمر برد، از آسیب دیدن موتور، سیمپیچ و سایر قطعات نیز جلوگیری میکند.
اشتباهات رایج کاربران که باعث خرابی برد میشود
برخی از خرابیهای برد جک پارکینگ به دلیل استفاده نادرست از سیستم ایجاد میشوند. از جمله:
- بیتوجهی به نوسانات برق و استفاده نکردن از محافظ
- شستن مستقیم جعبه کنترل با آب
- باز و بسته کردن مداوم درب در مدت زمان کوتاه
- دستکاری برد توسط افراد غیرمتخصص
- استفاده از فیوز نامناسب
- نصب تجهیزات جانبی بدون رعایت استانداردها
- بیتوجهی به علائم اولیه خرابی مانند بوی سوختگی یا عملکرد نامنظم
پرهیز از این اشتباهات میتواند از بسیاری از خرابیهای پرهزینه جلوگیری کند.
چه زمانی باید با تعمیرکار تماس بگیریم؟
در صورت مشاهده هر یک از علائم زیر، بهتر است از ادامه استفاده از جک خودداری کرده و برد توسط متخصص بررسی شود:
- درب هیچ واکنشی به ریموت نشان نمیدهد.
- موتور بدون دلیل روشن میشود.
- برد بهطور مداوم ریست میشود.
- فیوز مرتب میسوزد.
- بوی سوختگی از داخل تابلو کنترل احساس میشود.
- آثار سوختگی روی قطعات برد دیده میشود.
- جک فقط در یک جهت حرکت میکند.
- درب در میانه مسیر متوقف میشود.
رسیدگی سریع به این مشکلات از آسیب دیدن موتور و سایر تجهیزات جلوگیری میکند.
پرسشهای متداول
آیا برد جک پارکینگ قابل تعمیر است؟
بله. در بسیاری از موارد، خرابی قطعاتی مانند رله، ترایاک، رگولاتور، دیود یا خازن قابل تعمیر است و نیازی به تعویض کامل برد نیست.
مهمترین علت خرابی برد چیست؟
نوسانات برق، نفوذ رطوبت، اتصال کوتاه، فرسودگی قطعات و نصب غیراصولی از مهمترین دلایل خرابی برد جک پارکینگ هستند.
آیا استفاده از محافظ برق ضروری است؟
بله. محافظ برق یکی از مؤثرترین راهکارها برای جلوگیری از آسیب دیدن برد، آیسی، رگولاتور و سایر قطعات الکترونیکی است.
آیا بردهای AC و DC با یکدیگر تفاوت دارند؟
بله. ساختار، نحوه کنترل موتور و برخی قطعات الکترونیکی در بردهای AC و DC با یکدیگر متفاوت است و هنگام تعمیر یا تعویض باید به این موضوع توجه شود.
هر چند وقت یکبار باید برد جک پارکینگ سرویس شود؟
پیشنهاد میشود حداقل سالی یک بار، برد و سایر قطعات سیستم توسط تعمیرکار متخصص بررسی شوند تا از بروز خرابیهای ناگهانی جلوگیری شود.
جمعبندی
برد جک پارکینگ مهمترین بخش کنترلی سیستم درب اتوماتیک است و تمامی فرمانهای مربوط به باز و بسته شدن درب را مدیریت میکند. قطعاتی مانند رله، آیسی، رگولاتور، ترایاک، خازن، دیود و مقاومت هر کدام نقش مهمی در عملکرد صحیح برد دارند و خرابی هر یک از آنها میتواند باعث اختلال در عملکرد کل سیستم شود.
با انجام سرویسهای دورهای، استفاده از محافظ برق، جلوگیری از نفوذ رطوبت و استفاده از قطعات اصلی هنگام تعمیر، میتوان عمر برد جک پارکینگ را به میزان قابل توجهی افزایش داد و از بسیاری از خرابیهای پرهزینه جلوگیری کرد.
در نهایت، توصیه میشود در صورت مشاهده هرگونه اختلال در عملکرد برد، از تعمیر توسط افراد غیرمتخصص خودداری کرده و برای عیبیابی و تعمیر اصولی، از خدمات مراکز تخصصی تعمیر جک پارکینگ استفاده کنید.
