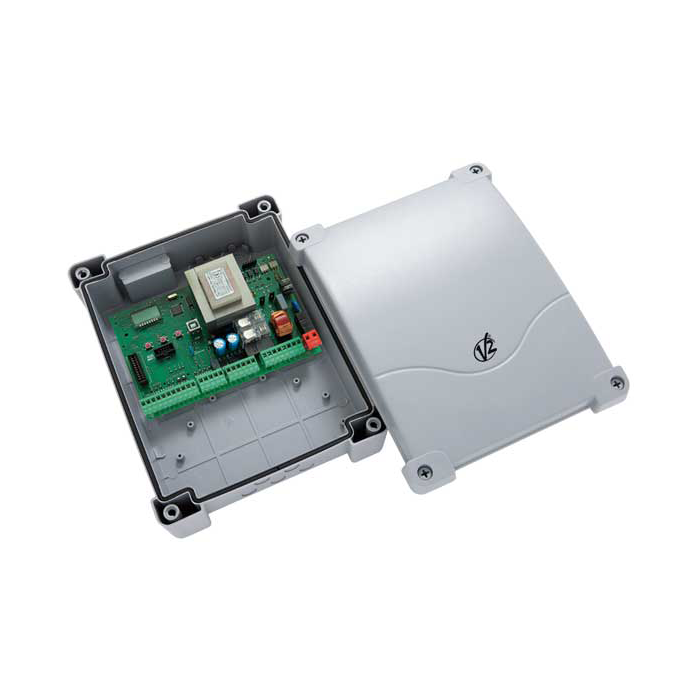

برد مدار فرمان جک پارکینگ V2 City1 EVO
برد مدار فرمان جک پارکینگ V2 City1 EVO یکی از قطعات اصلی سیستمهای جک بازویی V2 است که وظیفه کنترل و مدیریت عملکرد موتورهای جک، ورودیهای ایمنی و تجهیزات جانبی را بر عهده دارد. این مدار فرمان به صورت فابریک برای جکهای پارکینگی V2 طراحی شده و با سیستمهای جک بازویی 220 ولت این برند سازگاری دارد.
مدار فرمان City1 EVO با منبع تغذیه 230 ولت برای کنترل دو موتور تکفاز مجهز به انکودر طراحی شده است. استفاده از انکودر به برد اجازه میدهد وضعیت و حرکت موتور را با دقت بیشتری مدیریت کرده و عملکرد سیستم را کنترل کند.
یکی از قابلیتهای مهم این برد، تشخیص مانع است. این ویژگی با شناسایی شرایط غیرعادی هنگام حرکت درب، به افزایش ایمنی سیستم کمک میکند. همچنین برد دارای قابلیت یادگیری خودکار زمان حرکت است و میتواند زمانبندی عملکرد جک را مدیریت کند.
برد V2 City1 EVO به خروجی 230 ولت برای چراغ چشمکزن مجهز شده و امکان استفاده از فلاشر مناسب را فراهم میکند. همچنین قابلیت حرکت آهسته در زمان باز و بسته شدن درب باعث میشود حرکت لنگهها در محدوده پایانی کنترلشدهتر و کمصداتر باشد.
از دیگر امکانات این مدار فرمان میتوان به نمایش وضعیت ورودیها، کانکتور ADI 2.0 برای مدیریت تجهیزات سازگار، پورت USB برای اتصال به کامپیوتر و امکان برنامهریزی و بهروزرسانی سیستم اشاره کرد. تنظیمات برد نیز از طریق سه کلید فیزیکی و صفحهنمایش انجام میشود.
این برد در صورت خرابی مدار فرمان جک V2 میتواند به عنوان قطعه جایگزین مورد استفاده قرار گیرد. البته پیش از تعویض برد، بهتر است علت خرابی توسط تعمیرکار متخصص بررسی شود؛ زیرا مشکلات مربوط به موتور، انکودر، سیمکشی یا تجهیزات جانبی نیز میتوانند علائمی مشابه خرابی برد ایجاد کنند.
برد مدار فرمان V2 City1 EVO همچنین دارای شمارنده تعداد عملکرد سیستم و یادآور سرویس قابل برنامهریزی است که برای نگهداری و سرویس دورهای جک پارکینگ کاربرد دارد.
این محصول برای تعمیرکاران و نصابان جک پارکینگ که به دنبال مدار فرمان فابریک برای سیستمهای V2 هستند، گزینهای مناسب محسوب میشود و طبق اطلاعات صفحه محصول، برای جکهای بازویی V2 قابل استفاده است.
کاربردهای محصول
- استفاده به عنوان برد مدار فرمان جک پارکینگ V2
- تعویض برد معیوب جک V2
- تعمیر و بازسازی سیستم جک پارکینگ
- کنترل دو موتور تکفاز جک بازویی
- مدیریت عملکرد موتورهای مجهز به انکودر
- کنترل حرکت باز و بسته شدن درب پارکینگ
- مدیریت حرکت آهسته درب
- تشخیص موانع هنگام حرکت جک
- اتصال فلاشر و چراغ چشمکزن
- مدیریت تجهیزات جانبی سازگار با سیستم V2
- برنامهریزی و تنظیم عملکرد جک پارکینگ
- استفاده در ساختمانهای مسکونی، اداری و تجاری
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| نام محصول | برد مدار فرمان V2 City1 EVO |
| برند | V2 |
| مدل | City1 EVO |
| نوع محصول | مدار فرمان / مرکز کنترل جک پارکینگ |
| نوع جک | جک بازویی |
| ولتاژ تغذیه | 230 ولت |
| تعداد موتور | 2 موتور تکفاز |
| پشتیبانی از انکودر | دارد |
| خروجی چراغ چشمکزن | 230 ولت |
| تشخیص مانع | دارد |
| یادگیری خودکار زمان | دارد |
| حرکت آهسته هنگام باز شدن | دارد |
| حرکت آهسته هنگام بسته شدن | دارد |
| نمایش وضعیت ورودیها | دارد |
| کانکتور ADI | ADI 2.0 |
| پورت USB | دارد |
| برنامهریزی | از طریق 3 کلید فیزیکی و نمایشگر |
| شمارنده عملکرد | دارد |
| یادآور سرویس | قابل برنامهریزی |
| گیرنده رادیویی | قابلیت اتصال گیرنده ماژولار MR2 |
| نوع برد | فابریک |
| گارانتی اعلامشده | 24 ماه |
